鋼筋混凝土步板模具在工程施工隊中也稱為高鐵吊籃步板模具，專用于高速高鐵基礎建設上使用，對后期橋墩日常檢查維修上能進行便利。

鋼筋混凝土步板模具在眾多塑料模具中使用率較多的一種蓋板塑料模具，專用于高鐵高速橋墩墩頂處使用，注塑用料上采用PP原料為主要生產材料，大量的滿足了客戶對于鋼筋混凝土步板塑料模具的生產周期短，成型效果好的要求。以澆筑工藝簡單、精確度易控制、收縮率較小、價格實惠等優勢，受到廣大施工方的重視。

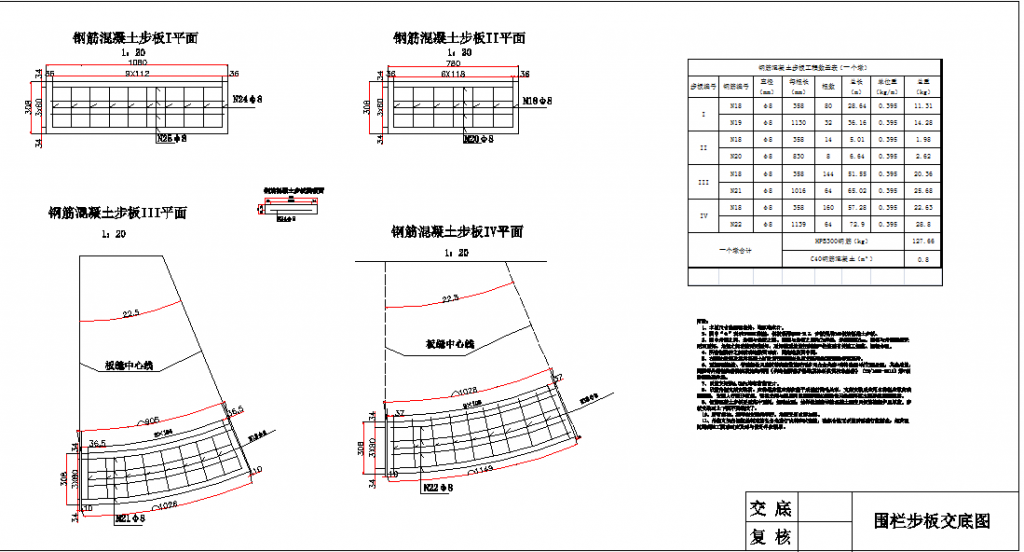

附注詳細說明：

1.本圖尺寸注明者外，均以毫米計

2.圖中“Φ”表示HP300鋼筋，鋼材采用Q235-B.Z,步板采用C40鋼筋混凝土步板。

3.圖中角鋼之間、角鋼與墊板之間，均為焊接，焊縫高度6mm，圓鋼與角鋼連接采用雙面焊，角鋼之間連接采用圍焊，對焊縫質量的控制應嚴格按照有關施工規范。規程辦理。

4.所有鋼構件之間活動連接要可動，固定連接要牢固。

5.在灌注墩頂及墩身混凝土?xí)r注意預埋固定角度支架用的U型螺栓等預埋件。

6.預埋U型螺栓、普通螺栓及踏板等防腐措施采用多元化合金共滲+鋅鉻涂層+封閉層處理，其余吊籃圍欄等外露鋼件防腐措施均采用《鐵路鋼橋保護涂裝及涂料供貨技術條件》（TB/1527-2011）第V套防腐涂裝體系。

7.吊籃支架按4KPa均布載荷合計。

8.吊籃步鋼支架安裝前，應將墩身相應部位平整后進行鑿毛處理，支架安裝后應用水將相應墩身表面浸濕，安裝人行道不步板前，需將支架與墩身的縫隙用M40流動性無收縮環氧水泥砂漿填塞密實。

9.鋼筋混凝土步板模具采用集中預制震動成型，抽樣檢側實體的混凝土強度及鋼筋的保護層厚度。步板安裝時上下面不要裝反了。

10.所有螺栓、螺母在安裝完畢后，均應采用點焊加固。

11.吊籃支架角鋼批量制造前務必先進行試制和安裝，確保合格無誤后在進行批量制造，如發現問題或施工困難時應及時與設計單位聯系。

在確定高鐵橋墩處所需要使用的水泥模具的尺寸后，在進行對水泥塑料模具進行購買，這樣在澆筑成型的砼制品在保質保量的前提下進行大量生產并安裝投入使用。
